Peavey V-type EXP Toremoro 改造後(その3)
昨日、配線図を作りましたが、あくまで机上で考えたものなので、 実際にあの通りギターに組みつけられるかどうか確認する必要があります。 というわけで、配線図を手に、とりあえず揃っている部品を実際にギターにあてて ギターのザグリの形状と大きさ、各部品の大きさと配線の取り回しなどを確認してみました。 事前確認は、やるにこしたことはありませんね。 やっぱり配線図通りだとちょっと無理があることがわかりました。 配線図通りでもできることはできますが、かなりごちゃごちゃしてしまうのと 集合アースが予想以上に窮屈になりそうなので、マスターボリュームから集合アースへの 配線はやめて、マスターボリュームから直接トレモロハンガーへボディーアース(弦アース) をすることにしました。 つまり、通常なら1本のトレモロハンガーへのアース配線が2本になるということです。 で、配線図をギターのザグリ形状と各パーツの大きさを考慮して実戦配線図として作成し直しました。 下記の図2.を見てくださいね。 |

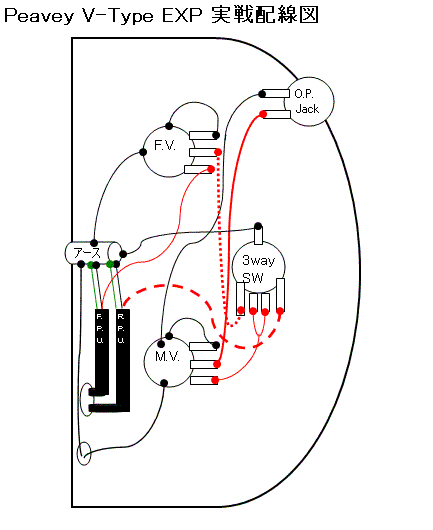

図2.V-type EXP実戦配線図 |
---|
図の左下に穴がふたつありますが、ピックアップからの線を引き込むための穴とアース線を引き出すための穴です。 ギターをいじったことのある方なら、この図を見ればかなりイメージがわくと思うのですが、いかがでしょう。 図の下側がネック側で、上側がネックとは反対側、ギターを立てた時の下側です。 図の左側がギターの中心側で、ギターを持った時に上側になります。 図の右側がギターの外側で、ギターを持った時に下側になります。 改造前の画像を見てもらうと良いかもしれません。 さー、今度こそ準備万端! 早くSONICのボリュームポット届いてちょうだい! |
